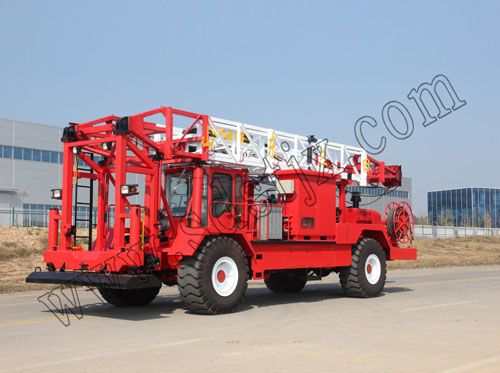

XJ700DBZ-L油電雙驅修井機
概述：
XJ700DBZ-L油電雙驅修井機是我公司最新開發的一種高效、穩定、節能、環保的工程底盤電驅動修井設備，該裝備采用變矩器傳動系統，寬基大輪胎，工程機械越野橋，4×4驅動形式，“車機合一”結構，液壓控制系統，具備構造合理，穩定性強，綜合性能先進等優點，實現了油電雙動力作業，可根據井場情況自由切換。上裝采用調頻電機及發動機雙動力系統，既能在作業現場具備供電條件時采用電網供電方式電機驅動作業，達到節能，減排，安全和自動化的目的，又能在突然停電，井場作業環境不具備供電條件的情況下使用發動機驅動作業，可選擇性強。同時可根據用戶要求配置井場變壓器、蓄能供電器等，以確保在井場供電不足時正常作業。
該系列修井機具備噪音低，節能環保，實用性強，綜合效率 高等優點，是國家重點推廣的修井裝備。在勝利油田實際應用中，當使用電驅作業時，運行平穩，電機及傳動系統噪音在60dB以下，明顯低于發動機作業時柴油機98dB噪音。我們以40噸修井機2000m井深為例，一口井累計有效作業時間約14小時左右，使用電力消耗約600度，用電費用（按1元/度電）約600元。如果使用柴油機驅動，一口井用油量約計消耗柴油300升，用油費用（按7元/升）2100元，用電與用油節約耗能成本約71.4%，單井平均用油與用電節約費用約1500元。按100口井/年計，一臺油電雙驅修井機節約燃料約15萬元，直接降低成本費用。
技術參數：
型號Model | XJ700DBZ-L |
修井深度 | 3200m (φ73mm加厚油管） |
最大鉤載 | 700KN |
額定鉤載 | 400KN |
大鉤速度 | 0.13-1.5m/s |
井架高度 | 18m |
驅動型式 | 4×4 |
發動機型號 | WD10G240E201 |
發動機額定功率 | 175kw |
最大爬坡度 | 20% |
最高限制車速 | 36 km/h |
最小轉彎半徑 | 14m |
最小離地間隙 | 490mm |
游動系統 | 3×4 |
液力變矩器型號 | YJ375A |
變頻電機額定功率 | 90KW |
變頻電機額定電壓 | 380V |
外型尺寸（長×寬×高） | 12010X3080X3960 mm |
整車質量 | 30000kg |
